YXD系列旋转给料阀选型指南
发布时间:2012-03-22  [字号: ]

系统提醒: 放大原图

一、旋转给料阀简述

旋转给料阀(又名卸料器、星形给料机、电动锁气机、卸灰阀等)是应用于粉状或小颗粒物料输送系统中能够连续地、均匀地给料并锁气密封的一种专用设备,其工作原理为:通过电机、减速机的传动,使一个带有数片叶片并均匀分布的叶轮在阀体内转动,堆积在阀体上方进料口处的物料因自重下落填充于叶轮的型腔内,物料随着叶轮的转动旋转至阀体下方卸料口处时由于自重作用卸出;由于其自身结构的特殊性,阻断了阀体的上、下部气压从而达到锁气的目的。

旋转给料阀的主要特点:

⑴ 结构较简单,使用及维护方便;

⑵ 结构较紧凑,外形尺寸较小,安装空间小;

⑶ 运行平稳,噪音低,安全可靠性高;

⑷ 快速、连续、均匀卸料,密封性高;

⑸ 通过调节转子的转速,易于改变给料量;

⑹ 适用性广,适合绝大多数的粉粒物料。

根据使用工况的不同,旋转给料阀一般可分为两种:

⑴ 适用于机械输送系统的YXD系列旋转给料阀;

⑵ 适用于气力输送系统的RV系列气力输送专用旋转阀。

旋转给料阀供料能力的计算公式:

G=0.06×V×n×η

G:供料能力,m3/h;

V:转子容积,即转子旋转一周的几何卸出容积,L/r;

n:转子的转速,r/min;

η:转子容积的填充效率,一般取70%~80%。



为便于我公司更加快速、准确的帮助选型及设计,请在咨询或订购我公司产品前尽可能详尽地阅读本指南,并请注意下述事项:

⑴ 请提供所需旋转阀的给料量及安装尺寸的要求,并尽可能详尽地提供物料名称、基本特性、堆积密度;

⑵ 请提供所需旋转阀的材质要求,其阀体常用材质有灰铸铁、铸钢、铸不锈钢、铸铝等铸造件及不锈钢、碳钢的焊接阀体,其转子可采用碳钢或不锈钢;

⑶ 请提供配套减速机、电机的品牌、型式、电气参数要求,如未做说明,我司产品配用摆线针轮减速机及Y系列电机,电气参数为380V/50Hz;

⑷ 网页中所标注的尺寸数据均为我司常规标准,如不符合贵司项目设计要求请及时提出,所供产品均可按贵司提供的要求设计制作;

⑸ 如有其它特殊要求请一并提供,如油漆、包装、发运方式等。



二、YXD系列旋转给料阀

YXD系列旋转给料阀适用于机械式输送系统,即俗称的重力卸料工况,其上下压差一般以旋转阀上部微负压为主,其下游设备多为刮板输送机、螺旋输送机等机械式输送设备,或是料仓、料袋等储料设备。

YXD系列旋转给料阀由于法兰口的形状、传动装置的安装方式、叶片的结构不同可分为多种型号。



㈠ 型号规格说明

YXD 300 A G P C




C:表示为封闭式转子(如为封闭式转子可省略);

O:表示为开放式转子;



P:表示为直线型叶片(如为“P”型叶片可省略);

N:表示为直线型叶片顶端加装可调刀片;

V:表示为“V”型叶片;



G:表示为减速机侧联式结构(即链条传动式);

无标记:表示为减速机直联式结构。



A:表示为方口法兰;

B:表示为圆口法兰。



旋转阀规格,即法兰内径(单位mm)

如为非标定制的规格,可在型号表述最后用括弧另作标注。



㈡ 转子的形状

1、P型转子

叶片为直线型,一般适用于粉状物料,如下图。

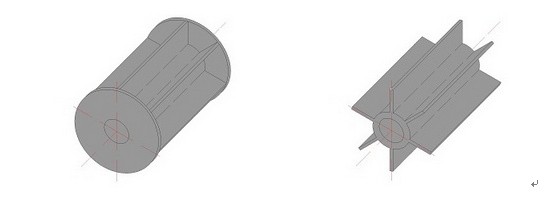

P型封闭式转子                        P型开放式转子

2、N型转子

直线型叶片顶端加装可调刀片,可有效防止颗粒状物料的卡料及磨损阀体的情况,可调刀片的材质一般可选用耐磨弹性高锰钢(65Mn)、聚氨酯、聚四氟乙烯(PTFE)等,如下图。

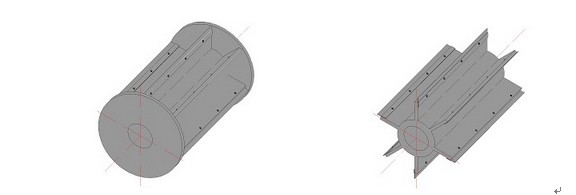

N型封闭式转子                        N型开放式转子

3、V型转子

叶片成V字形,可有效减少颗粒状物料的卡料情况,如下图。

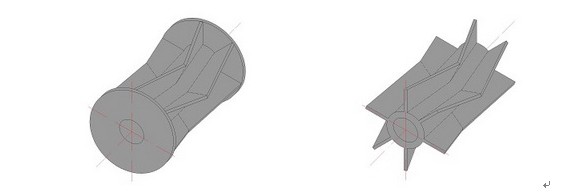

V型封闭式转子                        V型开放式转子

㈢ YXD系列旋转给料阀的分类及主要技术参数

YXD系列旋转给料阀一般按其驱动装置的安装位置、法兰口形状的不同来分类。



1、YXD-A型、YXD-B型系列旋转阀

YXD-A型、YXD-B型旋转给料阀采用驱动装置直联式结构,轴承的外置安装可有效防止物料挤入轴承并卡死的现象,主要适用于工作温度≤280℃的工况条件下。

减速机一般配套选用摆线针轮减速机,其减速比为1:59,输出转速约为25r/min;也可根据用户需要选配其它型式减速机;通过调整减速机的减速比,调整旋转阀的给料量以满足项目设计的需要,一般要求转子转速以不超过41r/min为宜。

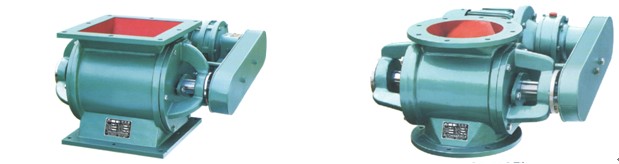

YXD-A型 旋转给料阀                            YXD-B型旋转给料阀

2、YXD-AG型、YXD-BG型系列旋转阀

YXD-AG型、YXD-BG型旋转给料阀采用链式驱动结构,轴承的外置安装可有效防止物料挤入轴承并卡死的现象,主要适用于工作温度≤300℃的工况条件下。

减速机一般配套选用摆线针轮减速机,其减速比为1:59,输出转速约为25r/min;也可根据用户需要选配其它型式减速机;通过调整减速机的减速比,调整旋转阀的给料量以满足项目设计的需要,一般要求转子转速以不超过41r/min为宜。
