YXD-A型、YXD-B型旋转给料阀采用驱动装置直联式结构，轴承的外置安装可有效防止物料挤入轴承并卡死的现象，主要适用于工作温度≤280℃的工况条件下。
减速机一般配套选用摆线针轮减速机，其减速比为1：59，输出转速约为25r/min；也可根据用户需要选配其它型式减速机；通过调整减速机的减速比，调整旋转阀的给料量以满足项目设计的需要，一般要求转子转速以不超过41r/min为宜。

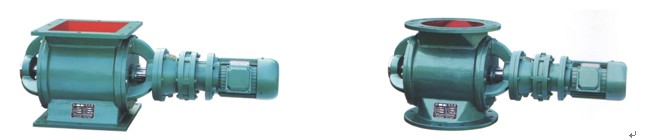

YXD-A型 旋转给料阀 YXD-B型旋转给料阀
YXD-A型、YXD-B型系列旋转阀的主要技术参数
|
型号
|
转子容积
|
减速机型号
|

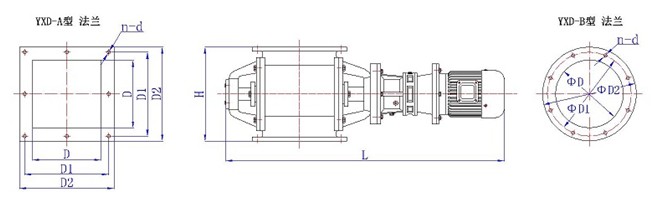

安装连接尺寸（mm）
|
|
D
|
D1
|
D2
|
φD
|
φD1
|
φD2
|
H
|
L
|
n-d
|
|
YXD150
|
1.8L/r
|
XLD2-59-<0.55>
|
150
|
200
|
240
|
φ150
|
φ200
|
φ240
|
240
|
870
|
8-φ11
|
|
YXD180
|
3.5L/r
|
XLD2-59-<0.55>
|
180
|
240
|
280
|
φ180
|
φ240
|
φ280
|
280
|
910
|
8-φ13
|
|
YXD200
|
5.0L/r
|
XLD2-59-<0.55>
|
200
|
260
|
300
|
φ200
|
φ260
|
φ300
|
300
|
930
|
8-φ13
|
|
YXD220
|
6.8L/r
|
XLD2-59-<0.75>
|
220
|
280
|
320
|
φ220
|
φ280
|
φ320
|
320
|
995
|
8-φ13
|
|
YXD240
|
9.1L/r
|
XLD3-59-<1.1>
|
240
|
300
|
340
|
φ240
|
φ300
|
φ340
|
340
|
1030
|
8-φ14
|
|
YXD260
|
11.5L/r
|
XLD3-59-<1.1>
|
260
|
320
|
360
|
φ260
|
φ320
|
φ360
|
360
|
1050
|
8-φ14
|
|
YXD280
|
13.2L/r
|
XLD3-59-<1.1>
|
280
|
340
|
380
|
φ280
|
φ340
|
φ380
|
380
|
1070
|
8-φ14
|
|
YXD300
|
16.5L/r
|
XLD3-59-<1.1>
|
300
|
360
|
400
|
φ300
|
φ360
|
φ400
|
400
|
1090
|
12-φ14
|
|
YXD320
|
20L/r
|
XLD3-59-<1.5>
|
320
|
375
|
420
|
φ320
|
φ375
|
φ420
|
420
|
1140
|
12-φ14
|
|
YXD340
|
25L/r
|
XLD3-59-<1.5>
|
340
|
405
|
440
|
φ340
|
φ405
|
φ440
|
440
|
1160
|
12-φ14
|
|
YXD400
|
41L/r
|
XLD4-59-<2.2>
|
400
|
460
|
510
|
φ400
|
φ460
|
φ510
|
520
|
1260
|
16-φ14
|
|
YXD500
|
80L/r
|
XLD5-59-<4>
|
500
|
610
|
660
|
φ500
|
φ610
|
φ660
|
680
|
1500
|
16-φ18
|
|
YXD600
|
135L/r
|
XLD6-59-<5.5>
|
600
|
680
|
740
|
φ600
|
φ680
|
φ740
|
800
|
1700
|
16-φ18
|
|
注：本阀可根据用户要求设计制作。
|
