气力输送专用旋转阀选型指南

一、旋转给料阀简述

旋转给料阀（又名卸料器、星形给料机、电动锁气机、卸灰阀等）是应用于粉状或小颗粒物料输送系统中能够连续地、均匀地给料并锁气密封的一种专用设备，其工作原理为：通过电机、减速机的传动，使一个带有数片叶片并均匀分布的叶轮在阀体内转动，堆积在阀体上方进料口处的物料因自重下落填充于叶轮的型腔内，物料随着叶轮的转动旋转至阀体下方卸料口处时由于自重作用卸出；由于其自身结构的特殊性，阻断了阀体的上、下部气压从而达到锁气的目的。

旋转给料阀的主要特点：

⑴ 结构较简单，使用及维护方便；

⑵ 结构较紧凑，外形尺寸较小，安装空间小；

⑶ 运行平稳，噪音低，安全可靠性高；

⑷ 快速、连续、均匀卸料，密封性高；

⑸ 通过调节转子的转速，易于改变给料量；

⑹ 适用性广，适合绝大多数的粉粒物料。

根据使用工况的不同，旋转给料阀一般可分为两种：

⑴ 适用于机械输送系统的YXD系列旋转给料阀；

⑵ 适用于气力输送系统的RV系列气力输送专用旋转阀。

旋转给料阀供料能力的计算公式：

Ｇ=0.06×Ｖ×ｎ×η

Ｇ：供料能力，m³/h；

Ｖ：转子容积，即转子旋转一周的几何卸出容积，L/r；

ｎ：转子的转速，r/min；

η：转子容积的填充效率，一般取70%~80%。

为便于我公司更加快速、准确的帮助选型及设计，请在咨询或订购我公司产品前尽可能详尽地阅读本指南，并请注意下述事项：

⑴ 请提供所需旋转阀的给料量及安装尺寸的要求，并尽可能详尽地提供物料名称、基本特性、堆积密度；

⑵ 请提供所需旋转阀的材质要求，其阀体常用材质有灰铸铁、铸钢、铸不锈钢、铸铝等铸造件及不锈钢、碳钢的焊接阀体，其转子可采用碳钢或不锈钢；

⑶ 请提供配套减速机、电机的品牌、型式、电气参数要求，如未做说明，我司产品配用摆线针轮减速机及Y系列电机，电气参数为380V/50Hz；

⑷ 网页中所标注的尺寸数据均为我司常规标准，如不符合贵司项目设计要求请及时提出，所供产品均可按贵司提供的要求设计制作；

⑸ 如有其它特殊要求请一并提供，如油漆、包装、发运方式等。

二、 RV系列气力输送专用旋转阀

RV系列气力输送专用旋转阀适用于下料或将物料添加到不同压力的正压或负压气流输送系统中，是气力输送系统中的必备设备之一，其设计使用范围为：压差≤0.12MPa，工作温度≤100℃。

RV系列气力输送专用旋转阀的主要技术特点：

l    多标准的圆型法兰接口；

l    鹰嘴结构的导向型防卡进料口设计；

l    最小化的加工精度，将泄漏量降到最低；

l    优化设计的排气口，提高填充效率；

l    迷宫式密封结构，有效防止物料外泄；

l    轴端配置感应机构，便于远程跟踪控制；

l    多材质可选，坚固耐用。

㈠ 型号规格说明

RV A 300 Z

Z：表示为驱动装置直联式安装。

（仅RVA系列可选，其余系列省略）

旋转阀规格，即法兰内径（单位mm）。

A：表示为采用上下直落式阀体；

B：表示为采用管道直吹式阀体；

C：表示为易清洗型旋转阀。

㈡ RV系列气力输送专用旋转阀的分类及主要技术参数

1、RVA系列气力输送专用旋转阀

RVA系列气力输送专用旋转阀可根据项目空间布置情况，选用驱动装置链传动式和直联式两种结构，即RVA型和RVA-Z型。

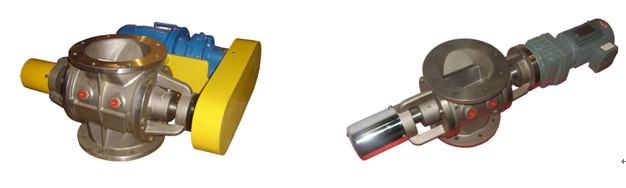

RVA型气力输送专用旋转阀                  RVA-Z型气力输送专用旋转阀

2、RVB系列气力输送专用直吹式旋转阀

直吹式旋转阀作为粉料气力输送系统中的可控加料装置，通过优化设计的进料口和直吹通道，可将出料口与输送管道直接衔接，有效提高了输送量，减少了管道的压力损失，降低了料仓的安装高度。

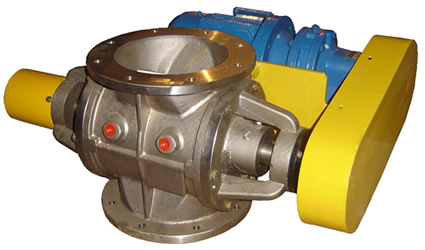

RVB型气力输送专用直吹式旋转阀

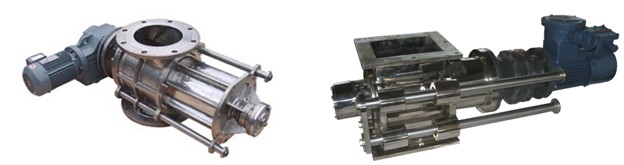

3、RVC系列易清洗型旋转阀

易清洗型旋转阀专用于食品、医药及化工等高卫生标准的行业，其优化设计的衔接方式可让操作员在数分钟内简单安全地开启端盖及转子，以达到快速清洁之目的。
