SLV型手动插板阀
发布时间:2012-03-22  [字号: ]

系统提醒: 放大原图

SLV型系列手动单双向插板阀采用槽钢或优质碳素钢制作,其结构简单、重量轻、强度高、性能好,装拆方便、操作灵活,使用寿命长;其丝杆采用不锈钢材料,可有效减少因外界环境因素的锈蚀造成的阀门启闭故障;阀板经特殊处理,可有效降低物料对其的侵蚀。

该系列手动插板阀主要有阀体、阀板、丝杆、丝杆螺母、手轮(或链轮)等组成,通过手轮(或链轮)的转动,丝杆带着丝杆螺母和阀板作水平方向的往复运动,以达到阀门启闭目的。

该阀主要适用于机械式输送系统,是粉状或小颗粒状物料输送管路上流量控制的理想设备,其工作温度≤150℃,目前已广泛应用于冶金、建材、矿山等行业。

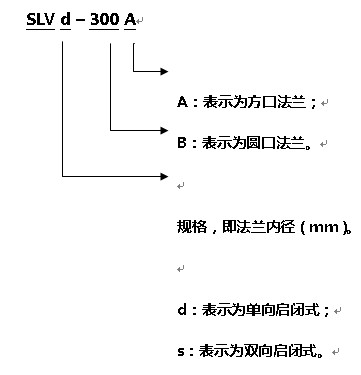

㈠ 型号编制说明

SLV d300 A


SLVd-A型手动单向插板阀                      SLVd-B型手动单向插板阀

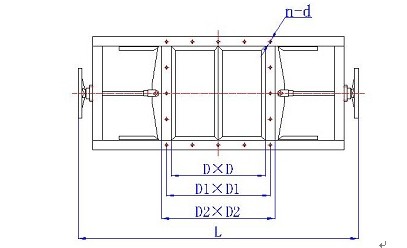

SLVs型手动双向插板阀

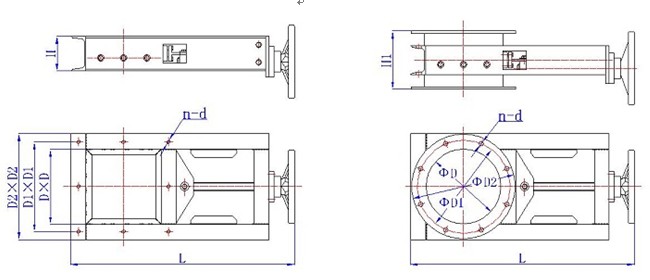

㈡ SLV型系列手动插板阀的主要技术参数

类型

型号

安装连接尺寸(mm)

D

D1

D2

φD

φD1

φD2

H

H1

L

n-d

SLVd-150

150

200

246

φ150

φ200

φ240

100

180

560

8-φ11

SLVd-180

180

240

276

φ180

φ240

φ280

100

180

600

8-φ13

SLVd-200

200

260

296

φ200

φ260

φ300

100

180

640

8-φ13

SLVd-220

220

280

316

φ220

φ280

φ320

100

180

680

8-φ13

SLVd-240

240

300

336

φ240

φ300

φ340

100

180

720

8-φ14

SLVd-260

260

320

366

φ260

φ320

φ360

120

200

770

8-φ14

SLVd-280

280

340

386

φ280

φ340

φ380

120

200

810

8-φ14

SLVd-300

300

360

406

φ300

φ360

φ400

120

200

850

12-φ14

SLVd-320

320

375

426

φ320

φ375

φ420

120

200

890

12-φ14

SLVd-340

340

405

446

φ340

φ405

φ440

120

200

930

12-φ14

SLVd-400

400

460

516

φ400

φ460

φ510

140

220

1060

16-φ14

SLVd-500

500

610

660

φ500

φ610

φ660

140

220

1260

16-φ18

SLVs-600

600

680

726

φ600

φ680

φ740

160

250

1780

16-φ18

SLVs-700

700

770

826

φ700

φ770

φ830

160

250

1980

20-φ18

SLVs-800

800

870

936

φ800

φ870

φ930

180

270

2180

24-φ18

注:本阀可根据用户要求设计制作。
