直吹式旋转阀作为粉料气力输送系统中的可控加料装置，通过优化设计的进料口和直吹通道，可将出料口与输送管道直接衔接，有效提高了输送量，减少了管道的压力损失，降低了料仓的安装高度。

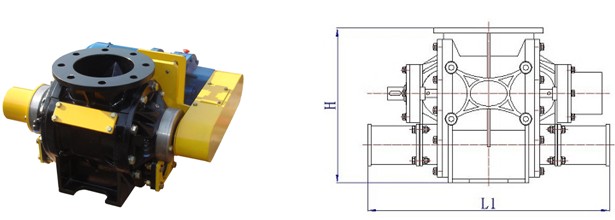

RVB型气力输送专用直吹式旋转阀

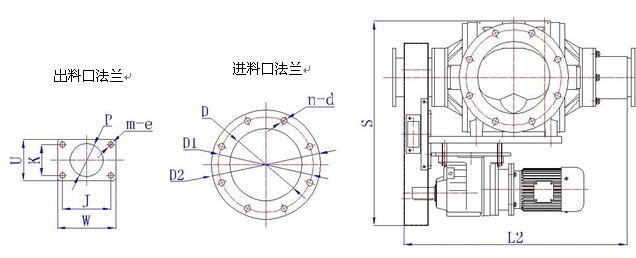

RVB型系列气力输送专用旋转阀的主要技术参数
|
型号
|
转子容积
|
外形尺寸（mm）
|
|
D
|
D1
|
D2
|
n-d
|
P
|
J×K
|
W×U
|
m-e
|
L1
|
L2
|
S
|
H
|
|
RVB170
|
3L/r
|
φ140
|
φ210
|
φ250
|
8-φ18
|
φ70
|
102x60
|
130x82
|
4-φ14
|
514
|
580
|
560
|
328
|
|
RVB230
|
7.8L/r
|
φ170
|
φ240
|
φ285
|
8-φ22
|
φ80
|
120x60
|
144x94
|
4-φ16
|
684
|
650
|
630
|
375
|
|
RVB275
|
13.6L/r
|
φ225
|
φ295
|
φ340
|
8-φ22
|
φ105
|
150x96
|
180x128
|
4-φ18
|
749
|
690
|
720
|
480
|
|
RVB320
|
21.4L/r
|
φ270
|
φ350
|
φ395
|
12-φ22
|
φ130
|
158x106
|
190x150
|
4-φ18
|
826
|
750
|
800
|
525
|
|
注：本阀可根据用户要求设计制作。
|
